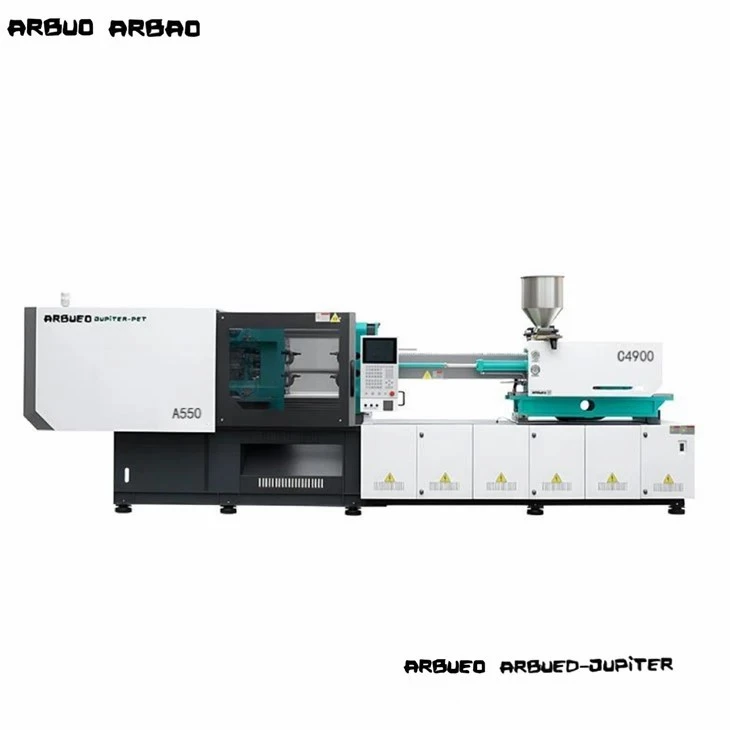

מכונת הזרקה 500 טון

מכונת הזרקה הידראולית של 500 טון-מתוכננת עבור רכיבים מבניים בינוניים-עד- גדולים הדורשים יציבות הידוק גבוהה, בקרת עובי דופן- עקבית וזמני מחזור מהירים. בנויה עם מערכת הידוק כפולה- אופטימלית של 5-נקודות והנעה הידראולית-סגורה בלולאה-, מכונה זו מאזנת בין יעילות אנרגטית לקשיחות מבנית כבדה.
הוא מותאם עבור מעצבים תעשייתיים המייצרים חיפויי פנים וחוץ לרכב, ארגזי פלסטיק כבדים, מכשירי חשמל ואביזרים תעשייתיים של נוזלים. פועל עם תגובת לחץ דינמית ובקרת מיקום מדויקת, הוא מפחית עיוות חלק, מתח פנימי והבזק במהלך פעולות יציקה-בטון גבוה.

מערכת סרוו מקודד מוחלטת:מנוע סרוו מגנט קבוע עם הנעה-ישירה עם משאבת גלגלי שיניים פנימית מספק מהירות תגובה של מתחת ל-40 אלפיות השנייה, מבטל מצערת הידראולית עוקפת ומפחית את צריכת האנרגיה ב-30% עד 60% בהשוואה למערכות-תקומה קבועות.

תיבה קשיחה-לוחות מבנה:ניתוחי אלמנטים סופיים (FEA) מעוצבים מברזל יצוק נודולאריים ממזערים את הסטייה המרכזית תחת טונאז' גבוה, משמרים מקביליות של עובש ומאריכים את חיי השירות של התבנית.

מנגנון הזרקת מסילה מכוונת ליניארי:גלילי הזרקה כפולים-המונחים על ידי מסילות תנועה ליניאריות מדויקות שומרים על קונצנטריות במהלך-פלסטיק מהיר, ומונעים הטיית ברגים ובלאי חבית.

מערכת סיכה אוטומטית{{0}:שימון מרכזי שניתן לתכנות מפיץ שומן ישירות לפינים ותותבים, מנוטר על ידי חיישני לחץ כדי למנוע בלאי מכני מוקדם.

בקר תעשייתי עם דגימה של מיקרו-שניות:פלטפורמת בקרה מרובה-מעבדים התומכת בממשקי רובוט EUROMAP 63/74, מציגה עקומות לחץ בזמן אמת, פרופילי מהירות הזרקה ופרמטרים של ניטור תהליך SPC.

המכונה פועלת דרך ארבעה שלבים נפרדים הנשלטים על ידי-משוב סגור-בזמן אמת:

שלב הידוק ונעילה:המנוע ההידראולי עם-מומנט גבוה מניע את מנגנון ההחלפה של 5-נקודות, ומניע את הפלטה במהירות בלחץ נמוך. לאחר שאזורי הבטיחות ברורים, הידוק בלחץ גבוה מצטבר עד 5,000 קילו-ניין, מותח את מוטות הקשירה המחושלים באופן אחיד.

שלב הפלסטיק וההזרקה:גרגירי פולימר מוצקים ניזונים מהבורר לתוך החבית המחוממת. הבורג המסתובב נמס והומוגג את השרף. גלילי הזרקה כפולים דוחפים את הבורג קדימה, דוחפים פלסטיק מותך לתוך חלל התבנית בפרופילי לחץ מוסדרים (עד 205 MPa).

שלב החזקת לחץ וקירור:לחץ החזקה נשמר בהתאם להגדרות מרובות-שלבים כדי לפצות על הצטמקות נפח כשהחלק מתמצק. אזורי חימום PID עצמאיים שומרים על גבולות תרמיים הדוקים על פני כל חלקי החבית.

שלב פתיחה ופליטת עובש:הלוח הנע נסוג בצורה חלקה באמצעות עקומות האטה הידראוליות פרופורציונליות. לוחית המפלט ההידראולית המשולבת מתקדמת כדי להפעיל פיני נוק-אאוט, להפיל או להציג חלקים לאוטומציה רובוטית.

התנגדות סטיה תחת טונה שיא:לוחות ברזל רקיעים בחתך-כבד מגבילים את הסטייה תחת כוחות נעילה של 500-טון לפחות מ-0.08 מ"מ על פני הלוח הפעילים, ומונעים הזזת הליבה ביציקת חללים עמוקים.
דיוק משקל הזרקה חוזר:חיישני לחץ דיגיטליים לדגימה של-מיקרו-שניות בשילוב עם-תגובה גבוהה של שסתום ביקורת מבטיחים עקביות של משקל זריקה בטווח של +/-0.25%, ומפחיתה באופן דרסטי את שיעורי הגרוטאות ברכיבים ממדיים קריטיים.
אורך חיים של נוזל הידראולי:פיזור תרמי נמוך יותר במעגל סרוו-סגור שומר על טמפרטורות שמן מתחת ל-45 מעלות צלזיוס בפעולות מתמשכות, מונע פירוק אטם, מפחית את חמצון השמן ומפחית את הביקוש למי קירור.
אחידות מתח-בסרגל:מוטות קשירה מפלדה 40Cr במתיחה גבוהה-מוקשים על פני השטח- באמצעות מרווה-תדר גבוה ומסתיימים בציפוי כרום קשיח. בדיקה אולטרסאונד אוטומטית מבטיחה אפס ריכוזי מתח פנימי לאורך שורשי החוטים.

חלקי חוץ וחלקים מבניים לרכב:תומכי פגוש, כיסויי קשת גלגלים, לוחות דלתות ותיבות חיבור מתחת-למכסה המנוע הדורשים קשיחות מבנית וחוזק פגיעה גבוה.

מיכלי לוגיסטיקה וטיפול בחומרים:ארגזים כבדים-ניתנים לערמה, מגשי רכיבים ופחי אחסון תעשייתיים עם דפוסי צלעות.

מכשירי חשמל לבית ומוצרי צריכה:אמבטיות חיצוניות למכונת כביסה, מסגרות ראשיות למזגן, בתי שואבי אבק וכיסויים אחוריים לטלוויזיה.

אביזרי צנרת ונוזל תעשייתיים:צימודי צינורות לחץ PVC/PP בקוטר- גדולים, בתי שסתומים ורכיבי ניקוז הדורשים שגרות משיכת ליבות כבדות.

יחידת הפלסטיק תומכת במגוון רחב של שרפים תרמופלסטיים:

בורג רגיל (A-סוג / B-סוג):מותאם ל-PP, PE, PS ו-ABS עם גזירה מאוזנת ותפוקה פלסטית.

בורג וחבית דו-מתכתי עמידים בפני קורוזיה{{0}:תוכנן לעיבוד שרפים קורוזיביים או הלוגנים כמו PVC קשיח, ABS-מעכב להבה או CPVC.

יחידת ציפוי-עמידה לקרמיקה-:מיועד לחומרים שוחקים המכילים עד 45% סיבי זכוכית (PA66+GF45) או חומרי מילוי מינרליים, המשמרים את גיאומטריית הטיסה לאורך מחזורי ייצור ארוכים.

הנחיות לבחירת בורג
בורג מסוג A (קוטר קטן - 75 מ"מ): ממקסם את לחץ ההזרקה (עד 205 MPa). מומלץ עבור חלקים מהונדסים-דקים, תערובות PC/ABS, או חלקים בעלי יחסי אורך-ארוכים של זרימה.
בורג מסוג B (רגיל - 80 מ"מ): לחץ מאוזן וביצועי נפח זריקה (1646 גרם PS). מתאים לחלקים תעשייתיים כלליים, חיתוך אוטומטי ומכשירי חשמל ביתיים.
בורג מסוג C (קוטר גדול - 85 מ"מ): ממקסם משקל זריקה (עד 1858 גרם PS). המתאים ביותר לחלקי פוליאולפין עבים-(ארגזים של PP/HDPE, דליים) שבהם התנגדות הזרימה נמוכה.
אפשרויות מכונה וממשקי עזר
מערכות משיכת ליבות: רצפי משיכת ליבות הידראוליים עם 2 מעגלים או 4 מעגלים המונעים על ידי שסתומים פרופורציונליים עבור תבניות מורכבות.
תנועה מקבילה של מפלט: פליטה סימולטנית במהלך פתיחת התבנית כדי להפחית את זמני המחזור הכוללים ב-1.5 עד 3.0 שניות לכל זריקה.
חבילת מעיל בידוד: כיסויי בידוד קרמיים של חבית החותכים את הפסדי הקרינה התרמית, וחוסכים עד 15% בצריכת החשמל של פס החימום.
שסתומי אוויר: שסתומי פיצוץ אוויר כפולים הניתנים לתכנות לנשיפת חלקים גמישים מחצאי הליבה או סיוע בשחרור עובש.
תקן אוטומציה EUROMAP 67: ממשק הכנס-ו-הפעל עבור רובוטים סרוו של 3-צירים או 5-צירים להפעלה אוטומטית של איסוף חלקים.

כל מכונה עוברת הליכי בדיקה קפדניים בהתאם לתקני ניהול איכות ISO 9001 לפני שחרור המפעל:
שלמות חומר גלם:יציקות סרגלי קשר ויציקות לוחות עוברים זיהוי פגמים אולטראסוניים ויומני נורמליזציה של-טיפול בחום לפני העיבוד.
דיוק עיבוד:הלוחיות מעובדות במפעלי קידוח CNC-בדיוק גבוה-. מקביליות של חור- בסרגל מתקיימת בטווח של 0.05 מ"מ על פני צירים אלכסוניים.
יישור אינטרפרומטר לייזר:מיטות מכונות ומובילי תנועה ליניאריים מיושרים באמצעות התערבות לייזר כדי להבטיח חזרה ליניארית ואפס פיתול של לוח.
ריצת סיבולת רציפה של 72 שעות:כל מכונה משלימה בדיקת קבלה של מחזור יבש של 72-שעות במפעל, מפעילה מחזורי לחץ מלאים ובדיקות טמפרטורה דינמיות כדי לאמת את תקינות האיטום ההידראולי ויציבות הסרוו.

אנו מספקים התאמות הנדסיות מותאמות להתאמה לגיאומטריות כלי עבודה וקווי ייצור ספציפיים:

אור יום ושבץ מורחבים של עובש:הרחבות מסגרת מותאמות אישית ומוטות קשירה ארוכים יותר כדי להתאים-תבניות לשרטוט עמוק, ערימות רצים חמות או כלי עבודה כבדים למשיכה-.

גיאומטריות מיוחדות של חבית/בורג:ראשי ערבוב ייעודיים, ברגי מחסום ופרופילים נגד-אוורור המיועדים לפיזור ספציפי של קבוצות אב או תערובות טחינה ממוחזרים.

חבילות שנאי מתח מותאמות אישית:התאמת חשמל-מותקנת במפעל עבור רשתות תעשייתיות גלובליות (כגון 208V/220V 3-Phase 60Hz עבור צפון אמריקה, 415V 50Hz עבור בריטניה/אוסטרליה, או 380V 50Hz עבור אירופה).

ערכת צבעים ומיתוג:התאמת צבע לארגונים וכיסויי מכונות-פרטיים עבור מפיצי OEM או פעולות ייצור חוזיות.

לקבלת הצעת מחיר טכנית מדויקת ודוח גודל מכונה, אנא שלח את פרטי הפרויקט הבאים:
מידע על חלקים:ציור חלק/קובץ STEP, משקל זריקת מטרה (גרם או אונקיות), עובי דופן מינימלי ומקסימלי.
סוג וציון שרף:מותג פולימרים, אינדקס זרימת נמס (MFI), צפיפות ותכולת חומרי מילוי (כגון % סיבי זכוכית).
גיאומטרית עובש:מידות התבנית (רוחב x גובה x עובי), משקל כולל, מספר חללים ואזורי רצים חמים.
תפוקת יעד:זמן מחזור מועדף ונפח פלט יומי נדרש.
דרישות האתר:מתח הפעלה מקומי (V/Hz), טמפרטורת סביבה במפעל ואוטומציה עזר זמינה (רובוטים, צ'ילרים).
